ISVG 混合补偿滤波柜
概述：混合补偿滤波柜(ISVG)，是目前无功功率控制领域内的最佳方案。它的主体是一个电压源型逆变器，由可关断型器件适当的通断，将电容上的直流电压转换成为与电力系统电压同步的三相交流电压，再通过电抗器和变压器并联接入电网。适当控制逆变器的输出电压，就可以灵活地改变其运行工况，使其处于容性、感性或零负荷状态。伴随着混合补偿滤波柜(ISVG)的技术成熟和成本降低，已逐步成为补偿领域重要的技术手段。
功能描述
混合补偿滤波柜(ISVG)的基本原理是指将自换相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，就可以使该电路吸收或者发出满足要求的无功电流，实现动态跟踪补偿的目的。
混合补偿滤波柜(ISVG)不仅可以跟踪补偿快速变化的负载，亦可对谐波电流进行跟踪补偿。
产品特性：
安全性：混合补偿滤波柜(ISVG)运行时被控制为电流源，不存在与系统阻抗发生谐振的可能性，安全性更高。
补偿方式: 补偿功能多样化使用同一套有源补偿柜(ISVG)，可以实现不同的多种补偿
选配“阿珂法云控系统”，实时掌握设备的全部信息
功能：
a）补偿负载无功，b）补偿负载谐波，c）补偿负载不平衡，d）同时补偿负载无功、谐波和不平衡。
补偿时间:
混合补偿滤波柜(ISVG)在5~20毫秒的时间就可以完成一次补偿,可在极短的时间之内完成从额定容性无功功率到额定感性无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。
无极补偿:
混合补偿滤波柜(ISVG)可以进行无极补偿，完全实现了精确补偿。
谐波滤除:
混合补偿滤波柜(ISVG)不产生谐波更不会放大谐波，并且可以滤除谐波。

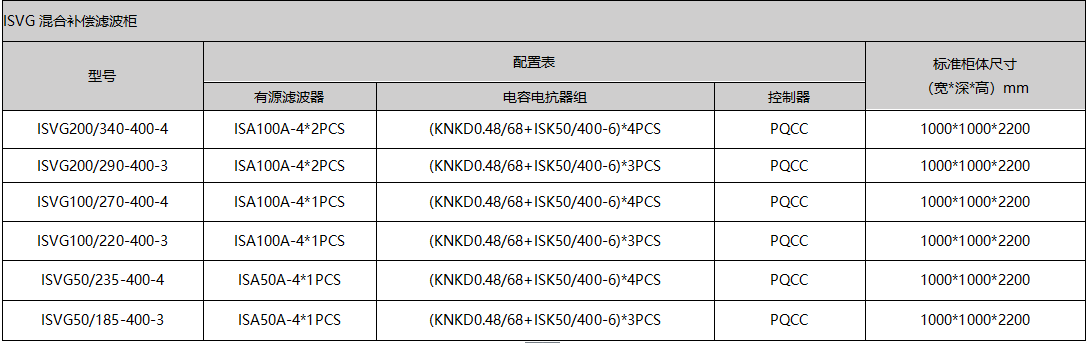

规格型号
技术参数
补偿容量: 0～340kvar
补偿谐波： 2～50次谐波
全响应时间：＜20ms
额定电压：400V,690V
输入电压偏差：±20%
频率：50/60 ±10%（自动侦测）
通讯协议：采用Modbus通信协议RS485/RS232和CAN总线
使用高度：＜1000m（超过使用高度时请与阿珂法公司联系）
相对湿度：＜95%
工作环境温度：-10℃～+50℃
存储温度：-20℃～+70℃
设计标准：EN60146
电磁兼容标准：EN50178
谐波标准：EN61000-3-4，IEEE519-1992
