ISTG混合补偿柜
概述：ISTG混合补偿柜,其主要组成是由电压源型逆变器、精确调谐的电容电抗器组以及快速投切晶闸管等主要器件组成。是一种新型的快速无级调节、大容量系统无功输出的产品。SVG由可关断型器件适当的通断,将电容上的直流电压转换成为与电力系统电压同步的三相交流电压,再通过电抗器和变压器并联接入电网。适当控制逆变器的输出电压,就可以灵活地改变其运行工况,使其处于容性、感性或零负荷状态。TSC投切电容电抗器补偿组后, SVG微调无功补偿输出。适用于有大容量无功功率及快速补偿需求的环境，实现了真正的无级补偿及高速响应。
功能描述
一、产品特点
1、使用柜外操作的隔离开关，让带电部分得到有效屏蔽，提高操作安全系数。
2、补偿功能多样化使用同一套混合补偿滤波柜（ISTG），可以实现不同的多种补偿功能：
a.补偿负载无功
b.补偿负载
c.补偿负载不平衡
d.同时补偿负载无功和不平衡
3、在5~10毫秒的时间就可以完成一次补偿，可在极短的时间之内完成从额定容性无功功率到额定无功功率的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿
4、每个熔断器均有辅助触点，在断开负荷之前，辅助触点会先断开晶闸管，避免带负荷拉闸，确保操作人员安全。
5、配置精确调谐的电容电抗器组，可以防止系统发生谐振。
6、可滤除系统谐波15%-50%
7、完善的保护功能，包括母线过压、母线欠压、直流过压过流、IGBT元件损坏保护、超温、IGBT短路等，具备系统启动自诊断功能。
8、选配“阿珂法云控系统”，实时掌握设备的全部信息
二、安装环境
1、安装地点：屋内
2、运行方式：连续运转
3、环境温度：最高温度不超过40° 平均周温在24小时内不超过30°
4、海拔高度：1000米以下
5、相对湿度：＜95%
6、地震烈度: Ⅷ级，水平加速度: 0.25g，垂直加速度: 0.125g
7、安装环境无有害气体和蒸汽，无导电性和爆炸性尘埃
备注：特殊使用环境请联系本公司

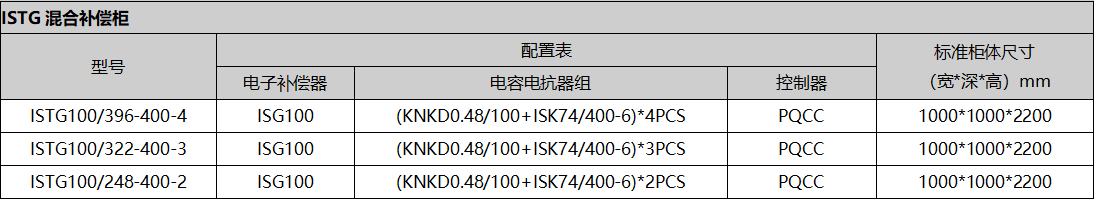

规格型号
技术参数
1、额定电压：400V、 210V 、690V，输入电压偏差±20%
2、频率：50Hz±10%
3、噪音：≤60dB
4、热损耗：≤3%
5、MTBF：＞13万小时
6、开关频率：20kHz
7、补偿容量：0-400kvar
8、响应时间<1ms，完全响应时间<20ms
9、最大可承受允许电网不平衡度：5%，瞬态8%
10、基本功能：感性、容性、三相不平衡、电压波动、闪变的补偿
11、采用DSP数字控制技术，智能控制，实时跟踪
12、采用三电平设计技术的功率模块
13、能实现无功容量连续调节与平滑输出，达到无级调节
14、完善的保护功能：过压/欠压、过温/欠温、短路、缺相、过流等；
15、系统具有自诊断功能、具有故障记录功能；
16、控制器菜单为中英文可选，同时带通讯接口
