一、产品特点：

1) 使用框架断路器替代常规的隔离开关、熔断器开关作为补偿柜的主开关

2) 可带负荷分合闸，可远程启动停止功能

3) 选配“阿珂法云控系统”，实时掌握设备的全部信息

4) 单套装置最大额定容量1200kvar

5) 柜内集成一体式贯穿式母线（适用本柜安全电流值）

6) 可对不平衡负载进行分相补偿

7) 响应时间 <20ms

8) 精确配置电容器和电抗器的调谐频率，抑制谐振，滤除谐波。

9) 配置荧光在线测温装置（选配）

10) 配置弧光保护装置（选配）

11) 框架断路器品牌可依据客户招标要求选择

二、解决了常规补偿柜的三大问题：

第一大问题，系统保护几乎为“0”

第二大问题，不能实现远程监控。

第三大问题，当紧急情况时，人工操作带负荷拉闸是普片现象。

1	主回路过电压、欠电压保护	无
2	合闸时峰值电流保护	无
3	短路瞬时电流保护	无
4	接地故障保护	无
5	三相不平衡保护	无
6	过载长延时、短延时	无
7	防拉弧保护	无
8	缺相保护	无

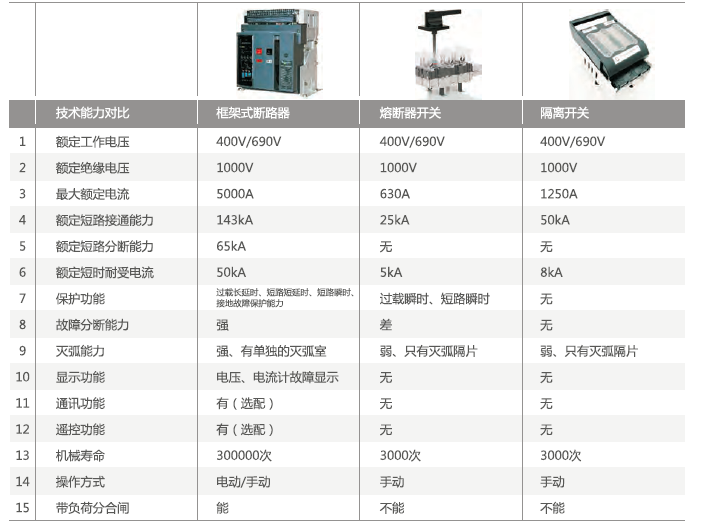

三类开关的参数对比：

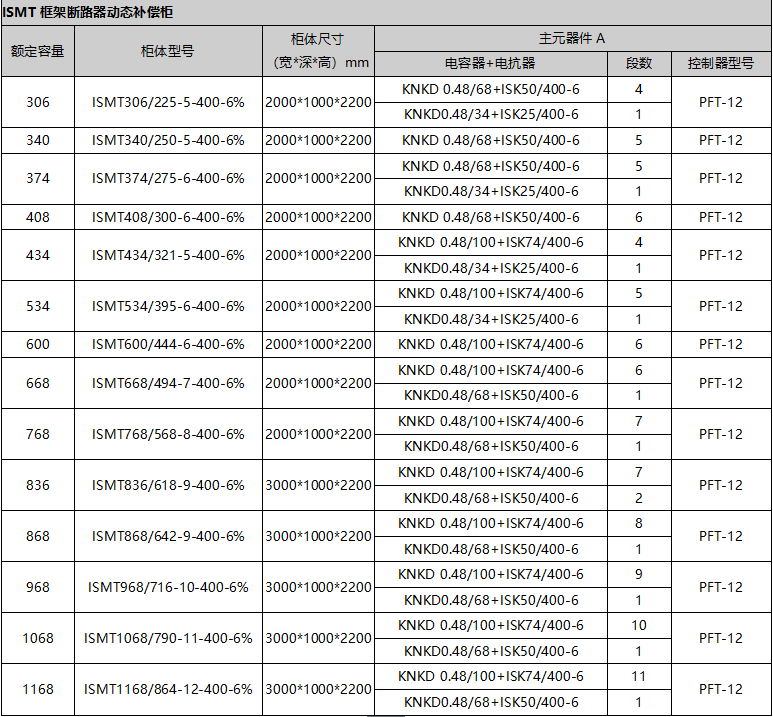

三、ISMT框架柜的配置：

 智能控制器的特点（标配）

1、具备分相补偿功能

2、可随时显示功率因数值，其范围为：0.00（ND）..1.00..0.00(CAP)

3、延迟时间：20ms~999*20ms，可任意调整设定

4、具有自己校准零点，提高测量精度

5、不受系统之谐波及电磁干扰而能稳定操作

6、保护功能：越限报警和过压、欠压、缺相、谐波超标等报警

7、控制方式：可选择手动或自动投入

8、具备RS485通讯，实现云数据显示



柜内母线系统的特点（标配）

1、给设备提供主电源

2、母线系统采用国标分色，并使用绝缘材料进行包裹，提高安全性能

3、铜排表面镀锡，增加防腐性能

4、铜排纯度99.99%

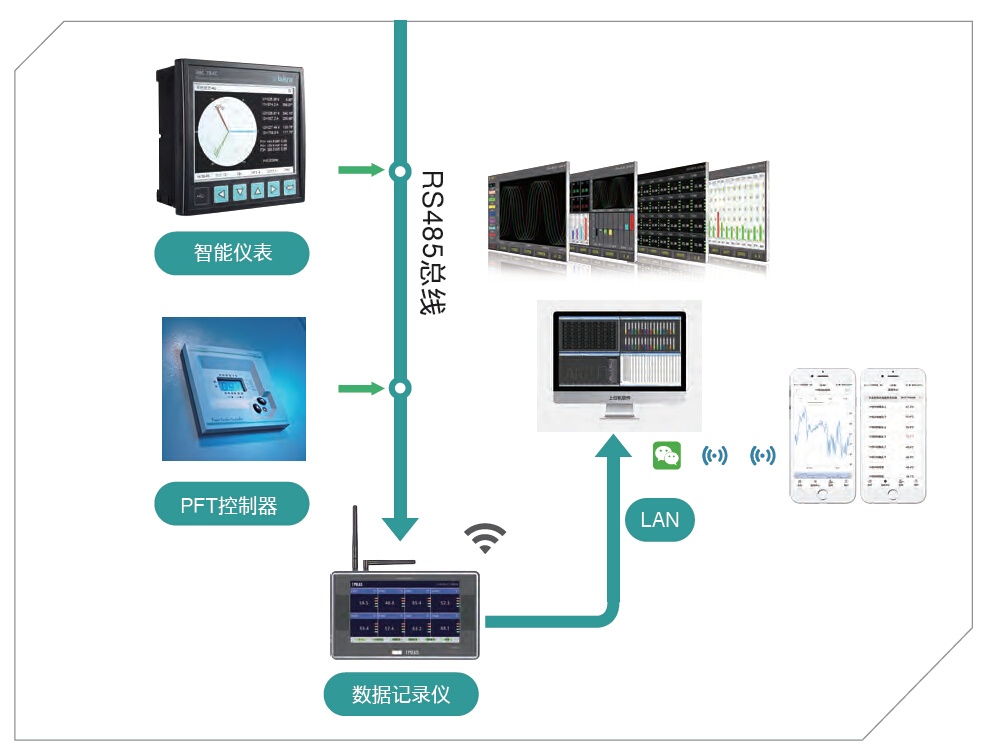

阿珂法云控系统数据平台（选配）：

阿珂法云控系统数据平台，全面监控、显示：

设备信息   检测数据   运行状态   能效分析

荧光测温装置（选配）

  1、测温传感器采用全介质，化学惰性稀土材料与特种光纤制作，可在任何环境安全使用，不受电磁干扰、尺寸小、精度高、响应快、性能稳定等。柔韧性好、耐弯曲，可直接粘接到待测部位，耐高温、防污闪、抗爬电，不降低设备电气间隔和绝缘性能。



2、荧光温度解调仪，测温范围宽、测温精度高、测温速度快、通道数量配置灵活、安装方便快捷、功能配置可选。

     弧光保护装置（选配）：

1、动作可靠迅速，无延时，7ms完成跳闸

2、系统运行方式改变，保护无需切换

3、弧光保护装置的控制信号，连接补偿柜框架断路器，一旦出现险情，可迅速切离补偿柜，不会对其它的装置造
