ISTD 低压动态补偿柜
概述：ISTD低压动态补偿柜采用微处理器为控制单元，自动对系统无功进行跟踪采样；根据电网无功功率的变化，运用无触点过零投切技术对并联电容器组进行快速投切，动态、实时补偿无功功率，提高系统功率因数，改善系统三相不平衡。同时通过串接不同电抗率的调谐电抗器与滤波电容器形成特定的谐振频率，抑制系统谐波。
功能描述
使用晶闸管快速投/切电容器组，实现平滑投切，无涌流，低损耗。
可快速跟踪系统无功变化，动态响应时间小于20ms，可有效抑制电压跌落。
针对系统主要阶次谐波，电容器串接相应电抗率的电抗器，消除系统谐振，并滤除部分谐波。
可采用单相补偿方式或三相补偿方式以及混合补偿方式对系统进行补偿。
可有效改善三相不平衡问题。
具有过压、欠压、缺相、过热等多种保护，运行稳定可靠。 « 通讯接口RS485\RS232可与计算机连接通讯。 « 柜体外型亦可根据用户需求设计。
安全稳定 « 使用封闭式一体化母线系统，让带电部分得到有效屏蔽，提高操作安全系数。
防拉弧保护功能：每个熔断器均有辅助触点，在断开负荷之前，辅助触点会先断开晶闸管，避免带负荷拉闸，确保操作人员安全。
焊接式柜体及加强支架保证柜体在运输和安装及运行过程中不会发生变形。
可配备弧光保护装置，及时切断短路故障，确保人员和设备的安全。
选配“阿珂法云控系统”，实时掌握设备的全部信息

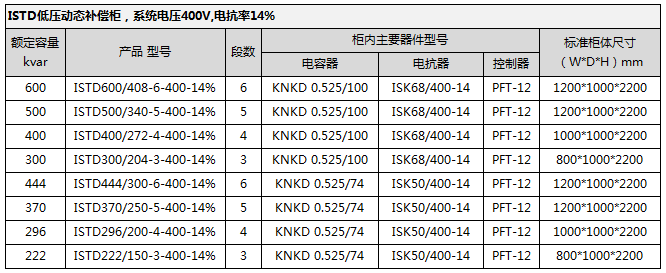

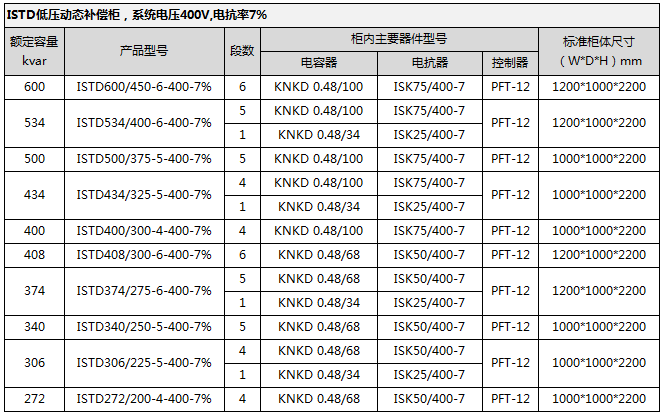

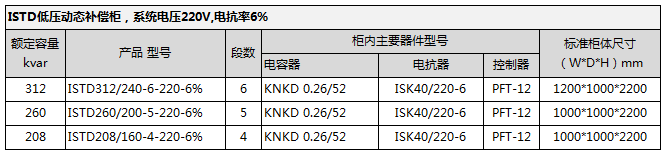

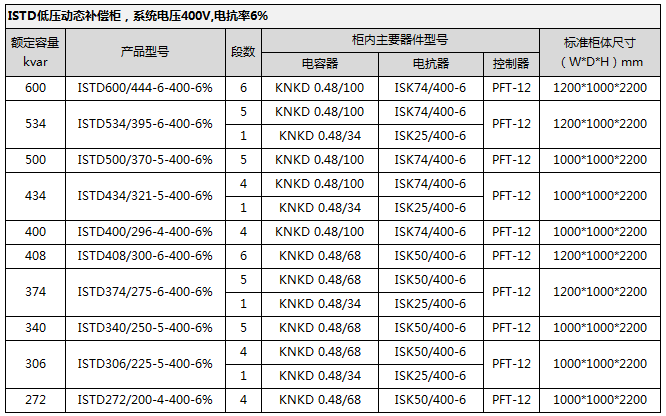

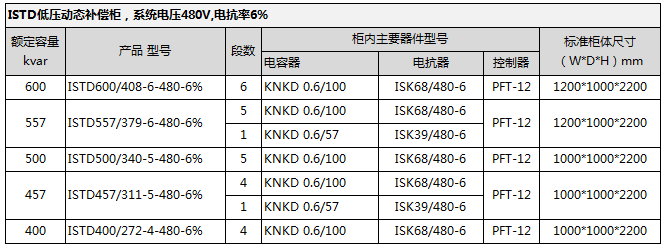

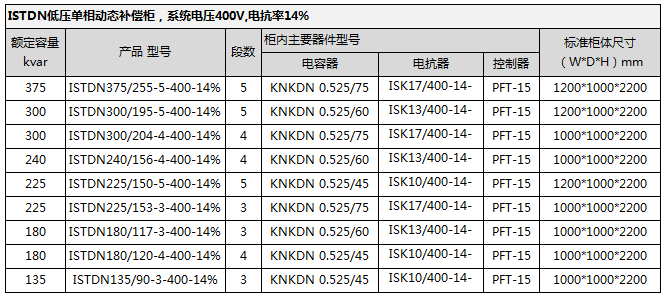

规格型号
技术参数
额定电压:220V～690V
额定容量：50～600kvar
电抗系数：6% 、7%、14%
调谐频率：204Hz、189Hz、133Hz（其他频率可根据需求提供）
响应时间：≤20ms
使用环境：室内，-25℃~+45℃。
制造标准：IEC60831 IEC60289 GB/T15576-1995 JB/T9663-1999
颜 色：RAl 7035(其他颜色可根据要求定制)
