ISF 低压谐波滤波柜
概述：在采用如变频器、直流调速、焊接设备、整流设备、电弧炉、调光灯、LED灯等非线性负荷较多的系统中，往往会存在大量的系统谐波，谐波的存在会严重影响系统的稳定性，运用谐波滤波器可以滤除系统谐波，并提高系统功率因数。
功能描述

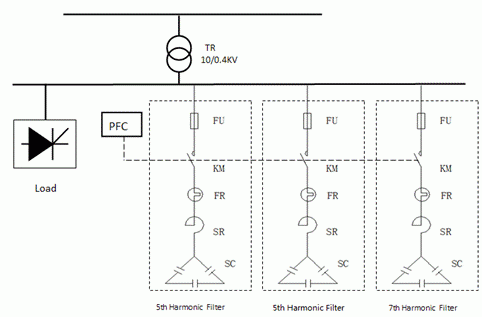

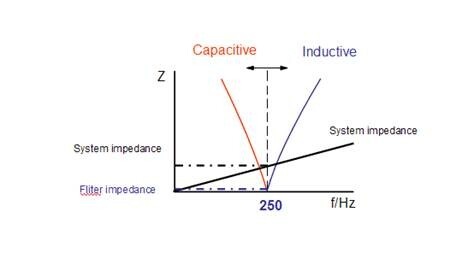

谐波滤波器采用并联方式接入电网，滤波回路由电容器和电抗器串联组成，电路根据需要补偿的功率因数、谐波成分和谐波含量设计。通过对电抗器的电感值选择，使滤波器在谐波频率下产生串联谐振而形成对某次谐波的低阻抗电路，让大部分的谐波电流流入谐波滤波器。
典型的谐波滤波器回路包含三种最为常见的谐波（5次、7次、11次）频率。谐波滤波器装在由钢板制成的柜壳内，每台滤波器包括电磁接触器、热继电器、电抗器、电容器和控制部分构成，通常谐波滤波器与主配电柜的馈线相连接。
主要特点：
采用特殊材料和设计的滤波电容器、滤波电抗器,使设备安全稳定。
谐振点匹配精确，滤波效果显着。
结构紧凑，操作简便，具备安全的保护措施。
同时解决谐波危害与无功补偿问题。
提高输电、用电效率，节省电费。
选配“阿珂法云控系统”，实时掌握设备的全部信息
规格型号
设计依据:
系统谐波测量数据（须有谐波阶次和主要谐波含量）
或系统负荷清单（非线性负荷清单）
滤波器接入点的电压畸变率
系统所需的无功补偿容量
变压器参数注：
我公司可提供谐波量测服务，并提供完整的滤波设计方案。
技术参数
额定电压：220V～690V
频 率：50Hz / 60Hz
调谐阶次：3、5、7、11等（也可根据客户需要设计其它阶次）
额定容量：60～500kvar
投切方式：接触器
环境温度：-20℃～+45℃
冷却方式：自然冷却及强制冷却
进线方式：上进线或下进线
连接方式：电缆连接或铜排连接
安装位置：室内安装
颜 色：RAL7035（其它颜色可定制）
制造标准：IEC60831、IEC60289/VDE0532
